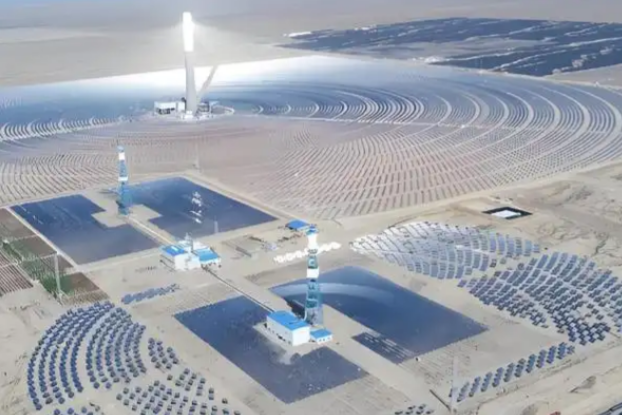

在廣袤的戈壁與荒漠中，光熱發電站如鋼鐵森林般矗立，將熾熱的陽光轉化為清潔電能。然而，嚴酷的自然環境——持續高溫、強紫外線、風沙侵蝕、劇烈溫差以及化學腐蝕——時刻威脅著電站的“神經脈絡”：定日鏡驅動電纜、逆變器連接電纜等關鍵線路。保障這些線路的長期可靠運行，離不開一道至關重要的防護屏障——線束波紋管。
線束波紋管絕非簡單的“外衣”，它在光熱發電系統中承擔著多維度防護使命：
物理防御盾牌
耐磨抗刮： 抵御風沙碎石、設備棱角及線纜間的摩擦，防止絕緣層破損。
抗壓防撞： 緩沖安裝維護中的意外沖擊、踩踏或擠壓，保護內部導體。
密封防侵入： 阻隔沙塵、濕氣、昆蟲甚至小動物，杜絕短路、腐蝕或咬噬風險。
環境耐力考驗
高溫耐受： 定日鏡場及集熱區附近溫度常超80℃，波紋管須長期耐受100℃+高溫而不老化變形。
抗UV堡壘： 在強烈日照下保持韌性，避免紫外線導致脆化、開裂或性能衰退。
全天候耐候： 抵御沙漠晝夜溫差、雨雪凝露、鹽霧(近海區域)的反復侵蝕。
電氣安全保障
增強絕緣： 為高電壓線路提供額外絕緣層，提升系統安全性。
EMI/RFI屏蔽： 特殊金屬或屏蔽型波紋管可保護逆變器信號線免受電磁干擾。
機械應力管理者
抗扭疲勞專家： 定日鏡電纜的生命線! 每日數百次太陽追蹤帶來持續扭轉應力，波紋管需承受百萬次循環而不失效。
彎曲保護者： 確保布線彎角處電纜不受銳彎損傷，維持信號穩定性。
運維效率助手
線束規整化： 整合散亂線纜，便于安裝檢修與故障定位。
視覺化管理： 通過顏色區分動力線(紅/黑)、控制線(藍/黃)等，提升操作安全性。
1. 定日鏡驅動電纜：抗扭疲勞是決勝關鍵
材料首選：
高性能聚酰胺(PA)：如PA12、PA6.12。以頂尖耐磨性、耐高溫性(>120℃)及抗化學腐蝕性成為沙漠環境的理想選擇，尤其擅長承受數百萬次扭轉循環。
改性聚丙烯(PP)：性價比之選，耐化學性佳，但長期耐溫(約100℃)和抗扭性略遜于PA。
結構核心： 必選螺旋纏繞增強型波紋管(內嵌鋼絲/芳綸纖維/玻纖)。其獨特的螺旋設計提供卓越徑向支撐與軸向柔韌，專為高扭轉載荷而生。開式(搭扣/鎖扣)結構便于維護增線。
核心性能： 抗扭疲勞壽命(需實測數據)> 耐高溫 > 抗UV > 耐磨性
典型應用： 定日鏡回轉接頭至驅動電機電纜、俯仰軸控制線束。
2. 逆變器連接電纜：阻燃性能乃安全底線
材料優選：
阻燃聚酰胺(PA)：全面防護，適用于高溫區域或嚴苛環境。
阻燃改性聚丙烯(PP)：經濟高效，滿足一般溫區需求(<90℃)。
慎用PVC：雖成本低且阻燃性好，但耐溫性差(<80℃)、易低溫脆化、耐候性不足，高溫場景存在軟化風險。
結構選擇： 閉式(防護等級高)或開式(安裝便捷)均可，抗扭要求低于定日鏡線纜。
核心性能： 阻燃等級(UL94 V-0級)> 耐高溫 > 抗UV > 電氣絕緣性。信號線需考慮屏蔽型波紋管。
典型應用： 逆變器直流輸入端(DC)、交流輸出端(AC)、散熱風機電源線。
選型參數對照表
特性定日鏡驅動電纜逆變器連接電纜
核心需求抗扭疲勞壽命高阻燃等級
首選材料PA12, PA6.12 (增強型)阻燃PA / 阻燃改性PP
關鍵結構螺旋纏繞+纖維增強閉式/開式通用
耐溫要求>120℃ (長期)>90℃ (近散熱區)
必要認證UL, RoHS, 抗扭測試報告UL94 V-0, IEC 認證
環境適應性優先： 沙漠電站須同時滿足耐高溫、抗UV、防沙蝕三大剛性指標。
數據化驗證： 要求供應商提供權威機構的抗扭疲勞、高溫老化、UV加速老化測試報告。
全生命周期成本： 高端PA波紋管雖初始投入高，但其長壽命與低故障率可顯著降低維護成本。
供應商能力評估： 選擇具備光熱、光伏或風電等新能源項目經驗的可靠供應商。
安裝與維護友好性： 在檢修頻繁區域采用開式波紋管，大幅提升運維效率。
以精密防護守護光熱之光
線束波紋管是光熱電站安全運行的“隱形守護者”。面對定日鏡電纜的極限扭轉挑戰，唯有增強型聚酰胺螺旋波紋管能擔此重任;而在電力交匯的逆變器側，高阻燃改性工程塑料構筑起防火安全的核心防線。精準選型、嚴格驗證、專業安裝——方能在烈日風沙中，為每一道能量傳輸?shù)穆窂脚峡煽俊版z甲”，保障光熱電站數十年如一日穩定運行。
